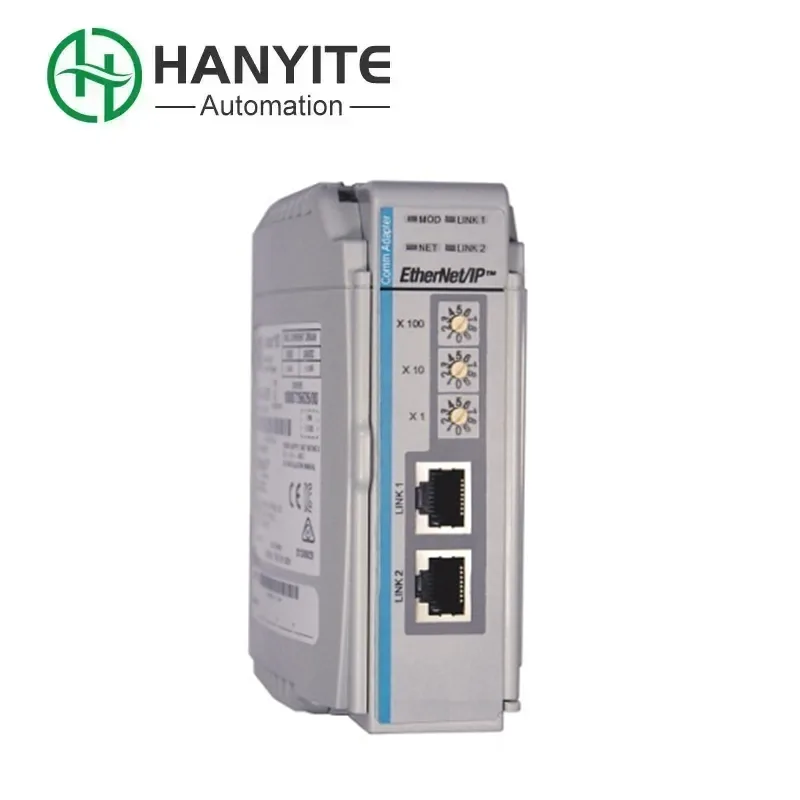

アレン・ブラッドリー 1769-AENTR

The Allen Bradley 1769-AENTR supplied by Hanyite Automation is a powerful Ethernet /IP adapter for industrial automation. It enables a whole row of CompactLogix I/O modules, those responsible for collecting signals and driving devices, to be connected to the PLC controller via network cables.

お問い合わせを送信

製品説明

Allen Bradley 1769-AENTR は、CompactLogix シリーズの通信モジュールです。その主な機能は、EtherNet/IP ネットワーク接続とデュアル Ethernet ポートを提供することです。これにより、産業オートメーション制御システムのデバイス間の通信拡張に理想的な選択肢となります。寸法は22*14(単位は明記されていませんが、センチメートルであると推定されます)、動作電圧は5-24V、重量は約2.68kgです。この製品は2010年にデビューし、中国市場で満足のいく販売実績を上げ、広く評価されています。私たちは一流のサービスと高品質の製品を提供します。私たちは、完全な供給と販売チャネル、そして有能なチームを頼りに、いつでもどこでも最高のサービスを提供することに尽力しています。

応用

Allen Bradley 1769-AENTR は、産業グレードのイーサネット /IP モジュールとして、主に産業オートメーションの分野で使用され、製造ラインやプロセス制御シナリオに適しています。このモジュールは、CompactLogix システムのイーサネット通信を拡張するために使用され、PLC と、ヒューマンマシンインターフェイス、サーボドライブ、周波数コンバータなどの他のデバイス間のデータ交換とリモート制御を可能にします。

主要パラメータの詳細

モデル番号	アレン・ブラッドリー 1769-AENTR
製品シリーズ	CompactLogix (1769 I/O)
製品タイプ	EtherNet/IP通信アダプタ
通信ポート	2 x RJ-45 10/100 Mbps イーサネットポート
ネットワークトポロジのサポート	リニア、スター、デバイスレベルリング (DLR)
サポートされているプロトコル	EtherNet/IP、CIP Sync、CIP Safety
電源	1769 I/O バックプレーンを搭載
バックプレーンの消費電流	5V DC: 300mA (標準値) DC24V：0mA
モジュールのサポート	最大 30 個のローカル 1769 I/O モジュールをサポート
ステータスインジケーター (LED)	MOD、NET、RUN、FAULT、LINK、ACT (x2)
寸法 (高さ x 幅 x 奥行き)	87 mm x 70 mm x 87 mm (3.43 インチ x 2.76 インチ x 3.43 インチ)
重さ	0.19kg (0.42ポンド)
認証	CE、C-UL-us、RCM、KC、UKCA

パフォーマンス

Allen Bradley 1769-AENTR は、I/O モジュールによって収集されたフィールドデータをイーサネット経由で遅延なく PLC にリアルタイムで送信でき、同時に PLC の命令を I/O モジュールに迅速に伝えることもできます。特にループ（DLR）機能は、ネットワーク内のある地点でネットワークケーブルが切断された場合に、反対方向から迂回してデータを送信し、通信が途切れないようにします。このパフォーマンスは、多くの重要なアプリケーションにおいて非常に重要です。
